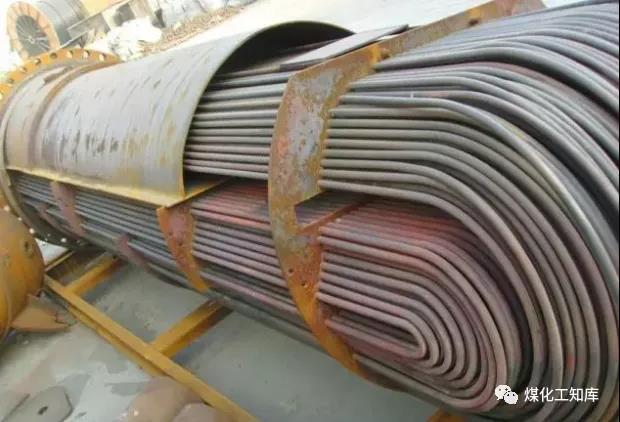

高低加现在一般都用表面式加热器（就是冷水在管子里跑，抽汽及其疏水在管子外面）低压加热器的芯子。

高低加工作原理：

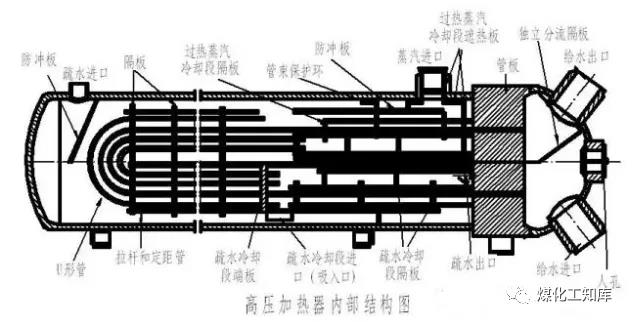

一台加热器内部可分为蒸汽冷却段、凝结段、疏水冷却段三个换热部分，其每个阶段的具体工作原理如下：

蒸汽冷却段是利用从汽轮机抽出的蒸汽的一部分显热来提高给水温度的。它位于给水出口流程侧，并有包壳板密闭。采用蒸汽冷却段可以提高离开加热器的给水温度，使其接近或略超过该抽汽压力下的饱和温度。

从进口接管进入的过热蒸汽在一组隔板的导向下，以适当的线速度和质量速度均匀地流过管子，并使蒸汽保留有足够的过热度以保证蒸汽离开该段时呈干燥状态，这样，当蒸汽离开该段进入凝结段时，可以防止湿蒸汽冲蚀和水蚀的危害。

凝结段是利用蒸汽冷凝时的潜热来加热给水的。一组隔板使蒸汽沿着加热器长度方向均匀地分布，起支撑传热管的作用。

进入该段的蒸汽，根据汽体冷却原理，自动平衡，直至由饱和蒸汽冷凝成饱和的凝结水，并汇集在加热器的底部，收集非凝结气体的排气管必须置于管束最低压力处以及壳内容易聚集非冷凝气体处。非冷凝气体的聚集影响了传热，因而降低了效率并造成腐蚀。

疏水冷却段是把离开凝结段的疏水的热量传给进入加热器的给水，而使疏水温度降低到饱和温度以下。疏水冷却段位于给水进口流程侧，并由包壳密闭。

疏水温度降低后，当流向下一个压力较低的加热器时，减弱了在管道内发生汽化的趋势。包壳板在内部与加热器壳侧的总体部分隔开，从端板和吸入口或进口端保持一定的疏水水位，使该段密闭。疏水进入该段，由一组隔板引导流动，从疏水出口管疏出。

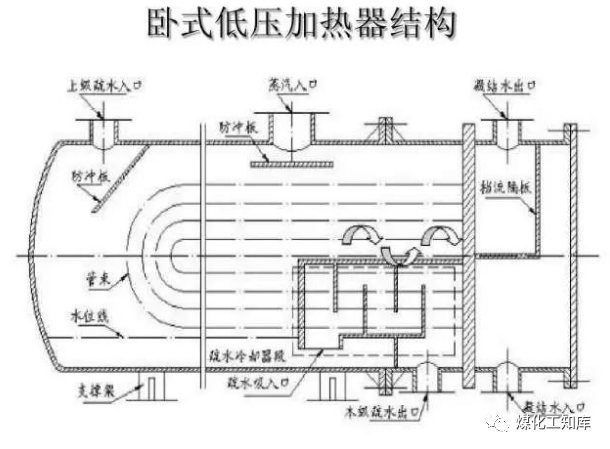

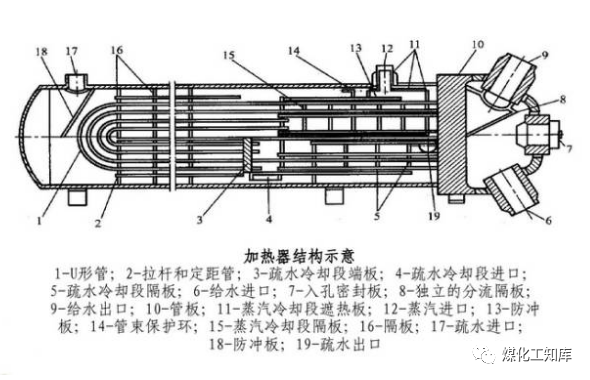

结构包括：

隔板和支撑板：钢制隔板沿着整个长度方向布置，这些隔板支撑着管束并引导蒸汽沿着管束按90度转折流过管子，隔板又借助拉杆和定距管固定。

防冲板：在加热器里装置不锈钢防冲板，是为了防止进入壳侧液体和蒸汽不直接冲击管束，以免管束受冲蚀，延长管子使用寿命。这些防冲板都布置于壳体各进口处。

包壳板：过热蒸汽冷却段和疏水冷却段都用钢制包壳板封闭。

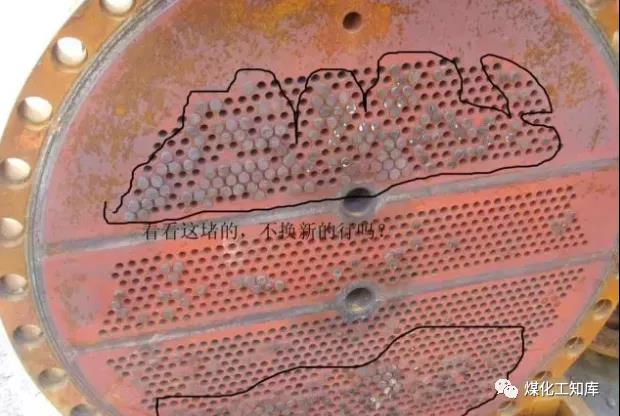

U型管：焊接或胀在管壁上。

2  加热器的端差
