配电柜的构成原理及技术—电力工程技术专业解读

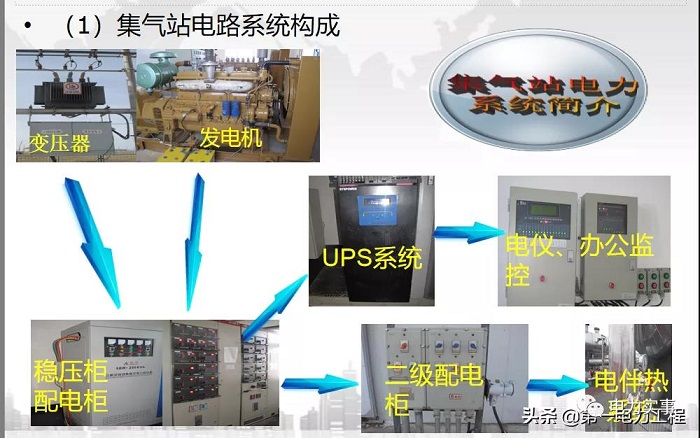

（1）电力系统构成

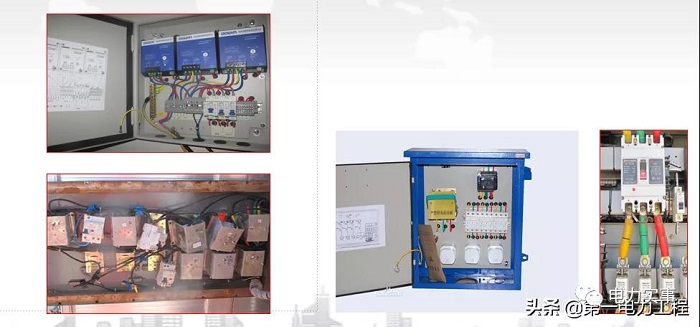

（2）配电柜内部结构

配电柜根据用途不同，其内部结构有较大差异，根据实际需要进行配置安装、改造。

三级配电：

配备总配电箱、分配电箱、开关箱三类标准电箱。开关箱应符合一机、一箱、一闸、一漏。

二级保护：选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。

按照国家规范要求：配电箱应作分级设置,即在总配电箱下,设分配电箱,分配电箱以下设开关箱,开关箱以下就是用电设备,形成三级配电。这样配电层次清楚,既便于管理又便于查找故障。同时要求,照明配电与动力配电最好分别设置,自成独立系统,不致因动力停电影响照明。

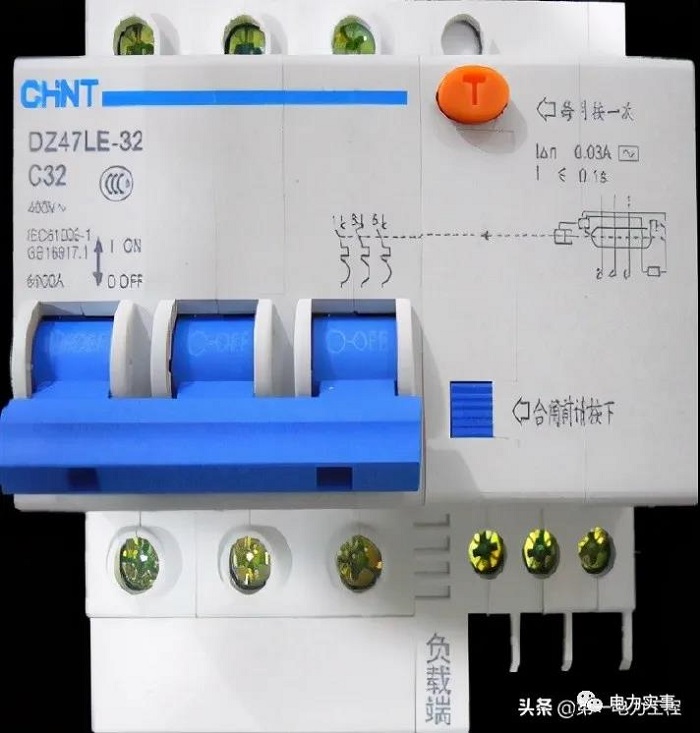

漏电保护器：

漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

《规范》规定:“施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置”。

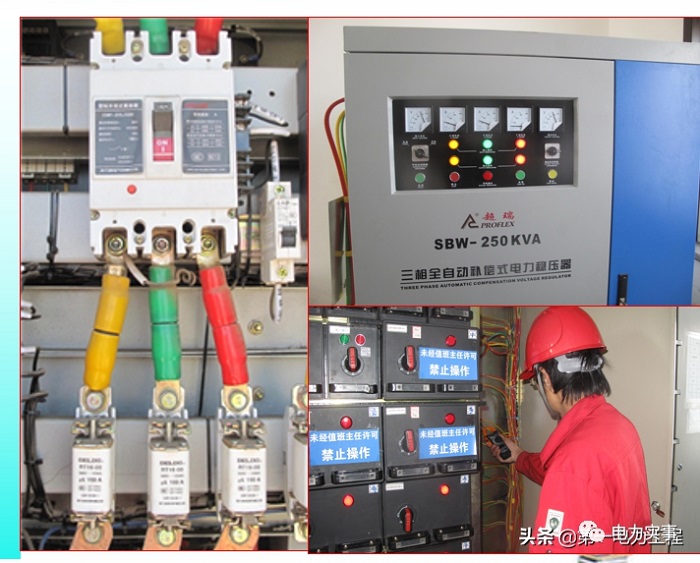

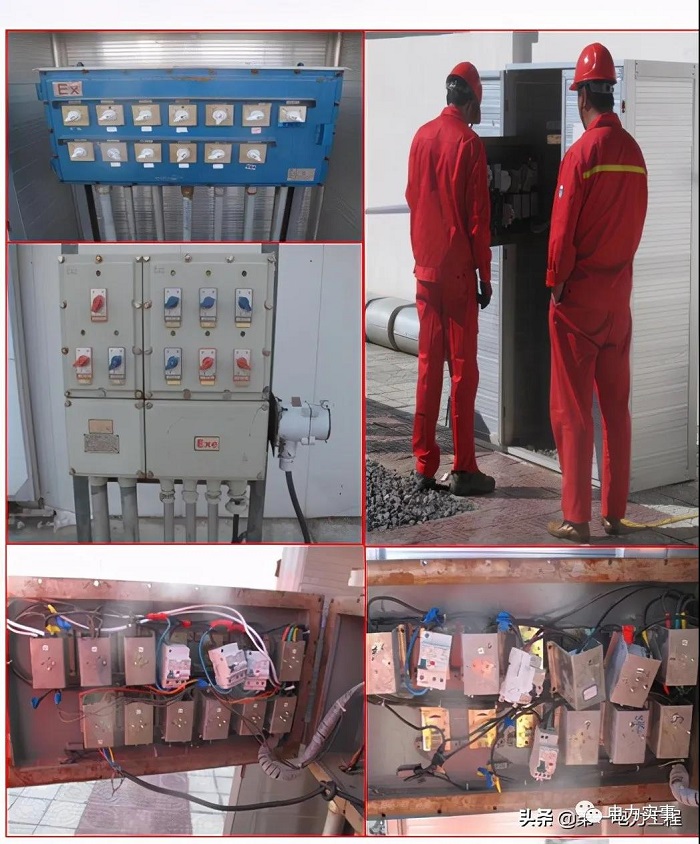

（1）稳压柜、配电柜故障

（a）老式的防爆配电柜上无跳闸指示灯。

（b）部分老式配电柜配件无法购置，无法及时检修与处理故障。

解决措施：

1、通过加强每个班次的巡检，及时发现异常，并及时处理。

2、每次启用前，进行配电柜等检查维修工作，使电气设备不带病工作。

（2）三相电流不平衡

三相电流相差较大，将造成变压器下保险管烧毁。三年间累计发生磁保险管烧毁6次。

解决措施：

每年通过2-3次进行三相电流调平衡，现已实现电流平衡。

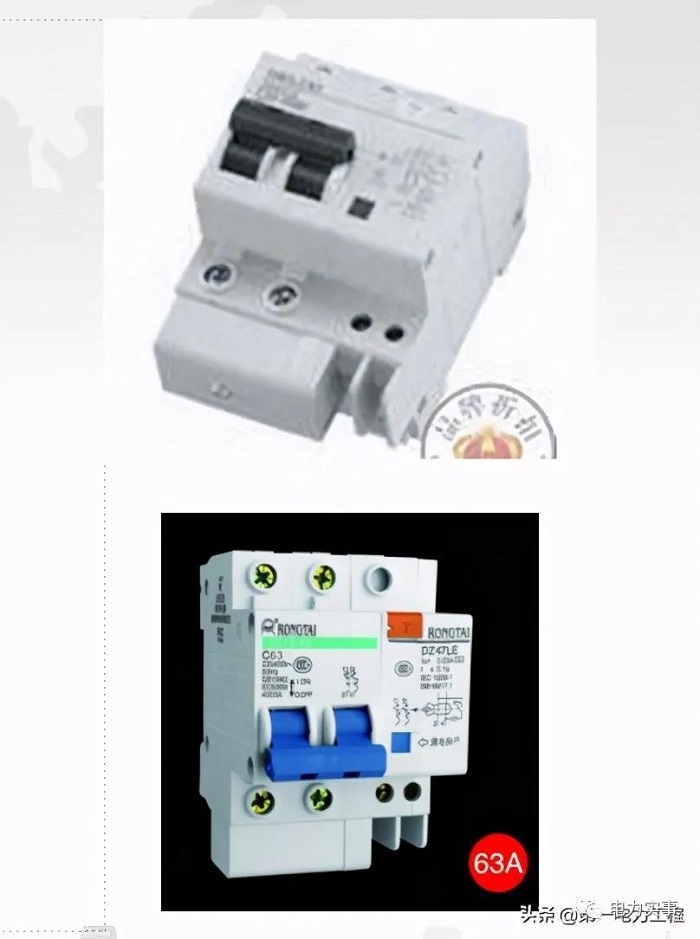

漏电保护器部分

1、误动作

2、不动作

3、过载（发烫）烧毁

4、使用原则：
